Quick Start Guide Wartung

Haftungsausschluss: Der Benutzer ist verpflichtet, die aktuell gültigen Bedienungsanleitungen für alle verwendeten Vemaventuri-Produkte zu beachten und einzuhalten.



Schritt 1: Vorbereitung

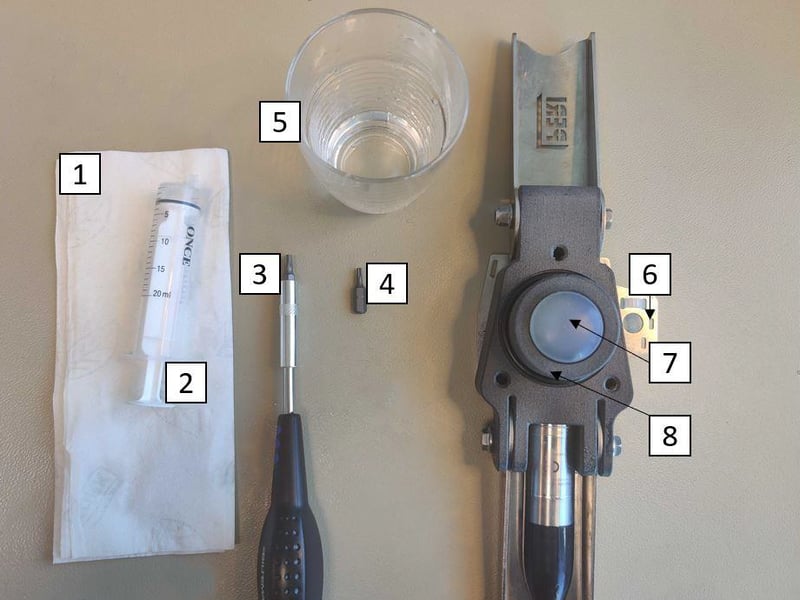

Legen Sie alle Teile aus dem Wartungsset bereit:

1) Reinigungstuch

2) Spritze ohne Nadel (ca. 20 ml)

3) Schraubendreher (TORX T15)

4) TORX-Bit T10

5) Glycerin

6) Grundplatte

7) Membran

8) Schraubring mit O-Ring

Schritt 2: Öffnen und Zerlegen

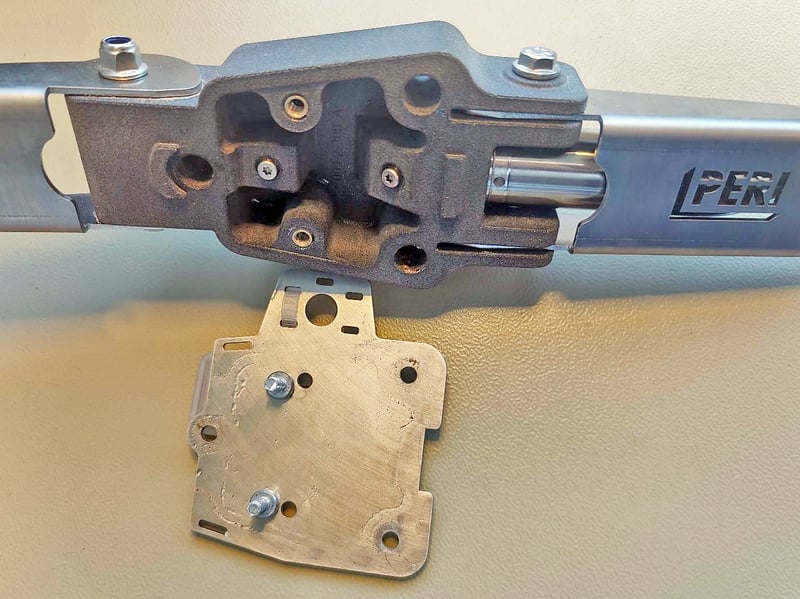

• Schrauben Sie die Grundplatte ab und entfernen Sie sie.

• Reinigen Sie bei Bedarf die Innen- und Außenseite des Gehäuses.

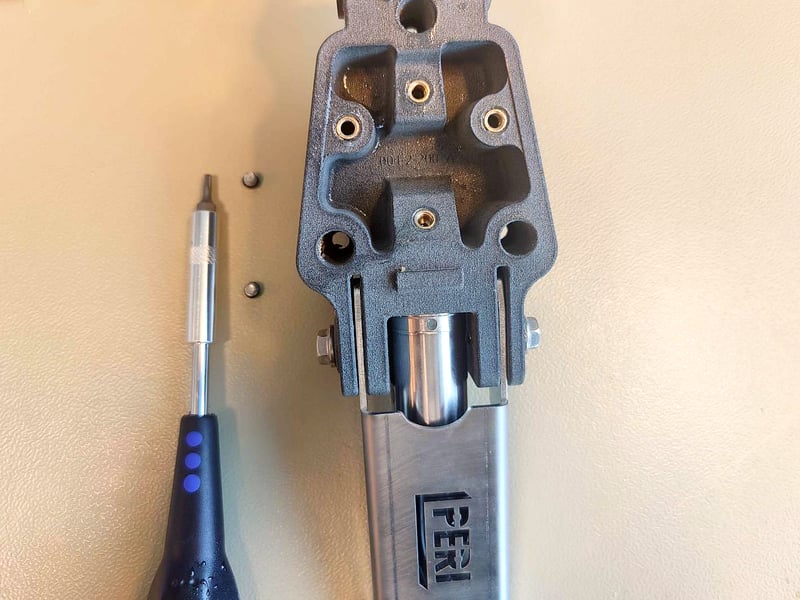

• Entfernen Sie die Entlüftungsschrauben.



Schritt 3: Altes Glycerin ablassen

• Wenn die Membran nicht beschädigt ist, gießen Sie das Glycerin durch die Entlüftungslöcher in einen Behälter.

• Drücken Sie vorsichtig auf die Membran, um das restliche Glycerin herauszudrücken.
  (Glycerin kann wiederverwendet werden, wenn es klar und sauber ist.)

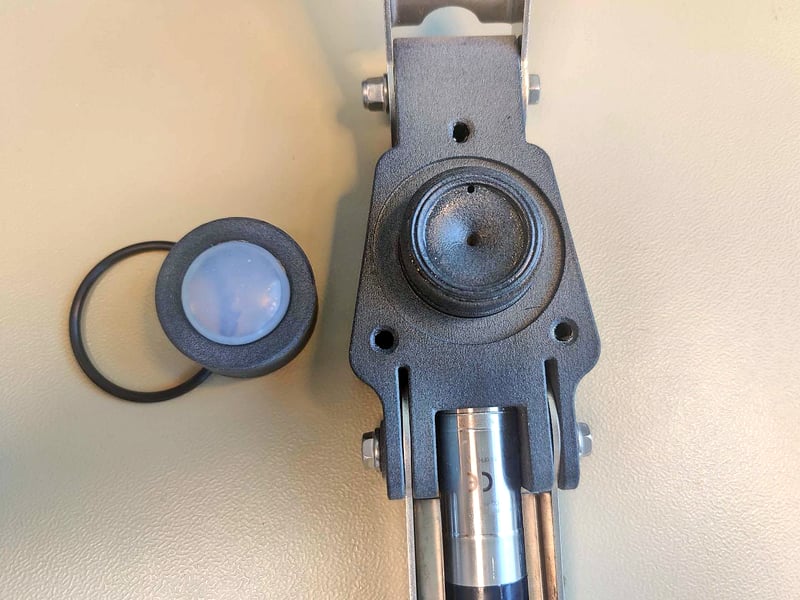

Schritt 4: Membran und O-Ring austauschen

• Schrauben Sie den Schraubring mit der Hand ab (gegen den Uhrzeigersinn).

• Entfernen Sie die alte oder beschädigte Membran.

• Reinigen Sie den Schraubring.

• Setzen Sie die neue Membran ein.

• Überprüfen Sie den O-Ring und ersetzen Sie ihn, wenn er verschlissen oder beschädigt ist.

• Reinigen Sie die Gewinde des Schraubrings und des Sensorgehäuses leicht.

• Schrauben Sie den Ring auf das Sensorgehäuse und ziehen Sie ihn von Hand fest.

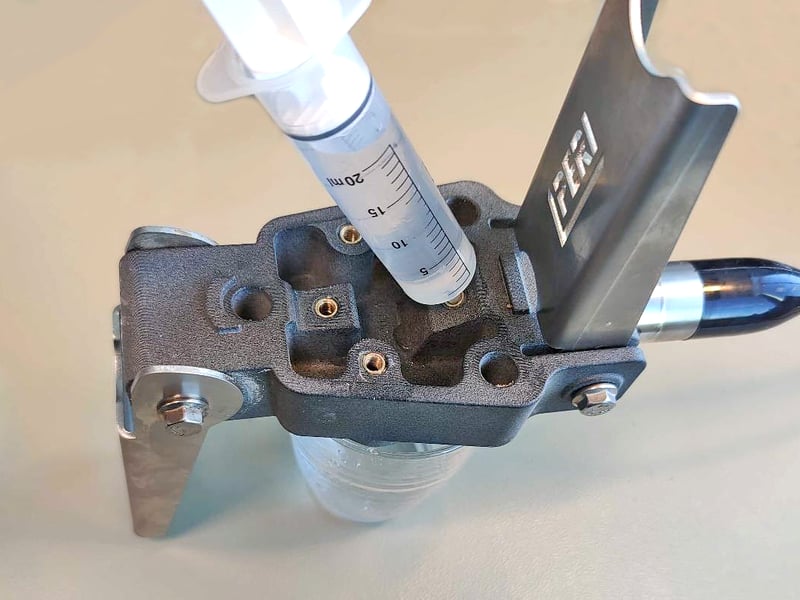

Schritt 5: Mit Glycerin auffüllen

• Füllen Sie die Spritze mit Glycerin, ohne Luftblasen einzuschließen.

• Halten Sie das Sensorgehäuse waagerecht und führen Sie die Spritze in die Öffnung ein, die dem Druckwandler am nächsten liegt.

• Mit Glycerin auffüllen, bis es aus der Entlüftungsöffnung austritt.

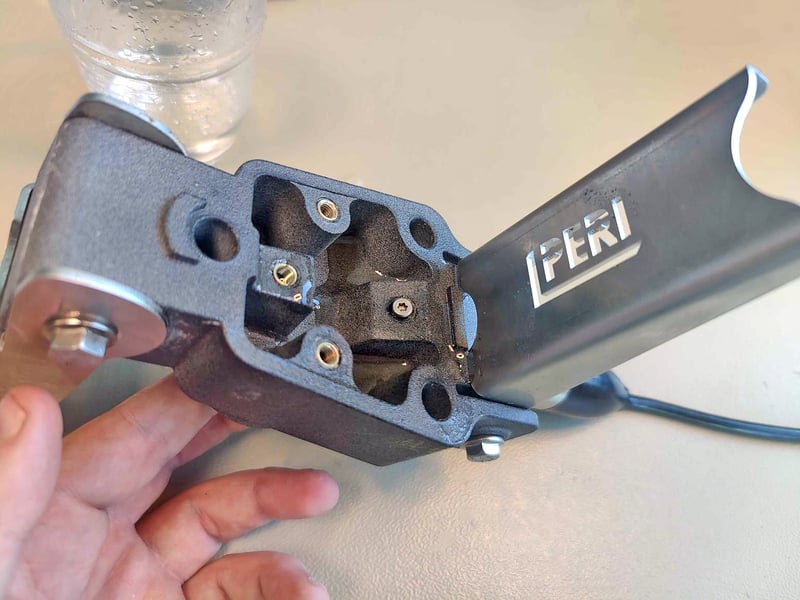

Schritt 6: Entlüften / Luftblasen entfernen

• Entfernen Sie die Spritze und verschließen Sie die Öffnung mit einer Entlüftungsschraube. Lassen Sie die zweite Öffnung offen.

• Neigen Sie das Gerät horizontal um ca. 45°, wobei sich der Druckwandler unten befindet.

• Drücken Sie vorsichtig auf die Membran, bis Flüssigkeit aus der Entlüftungsöffnung austritt. Halten Sie den Druck aufrecht.

• Entfernen Sie die Spritze (falls wiederverwendet) und verschließen Sie die Öffnung mit einer Entlüftungsschraube.

• Drehen Sie das Gerät so, dass die Membran nach oben zeigt und das Loch horizontal liegt.



Schritt 6: Endkontrolle

• Wischen Sie das Gehäuse und die Entlüftungsschrauben trocken.

• Drücken Sie die Membran einige Sekunden lang fest und überprüfen Sie das Gehäuse auf Undichtigkeiten.
